[ IGModel-SW 正二十面体格子全球浅水モデルを用いた Williamson et al. (1992) の標準実験結果]

テストケース 3: コンパクトサポートを伴う非線形帯状地衡流の定常状態

計算設定

詳細は NAMELIST ファイル を参照のこと.

計算結果



初期値 (t=0)



流体の表面高度と水平速度分布





約 5 日後 (t=429520 sec)



流体の表面高度と水平速度分布

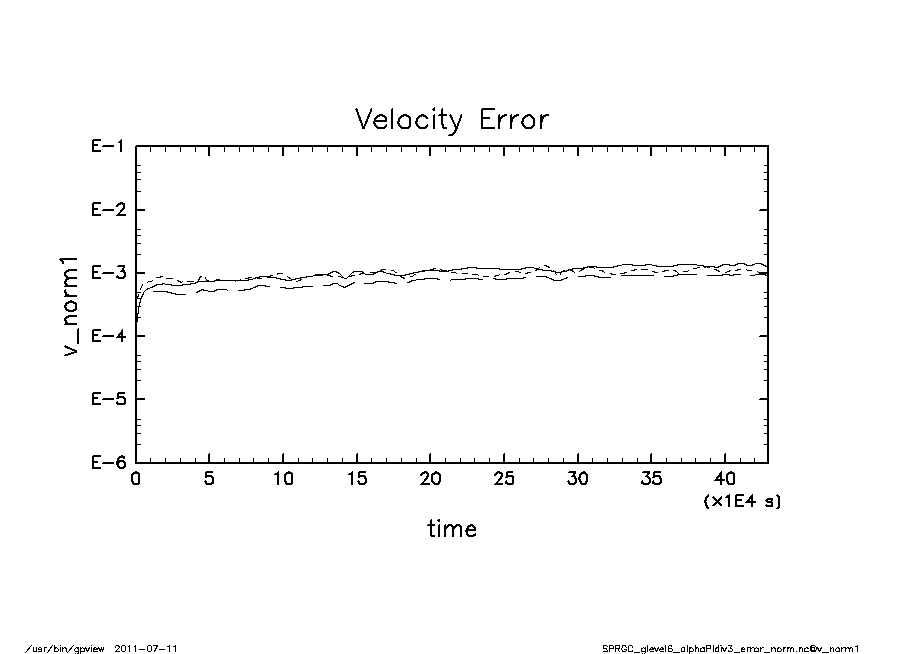

速度場の規格化された誤差



実線は誤差ノルム1, 破線は誤差ノルム2, 点線は誤差ノルム無限大

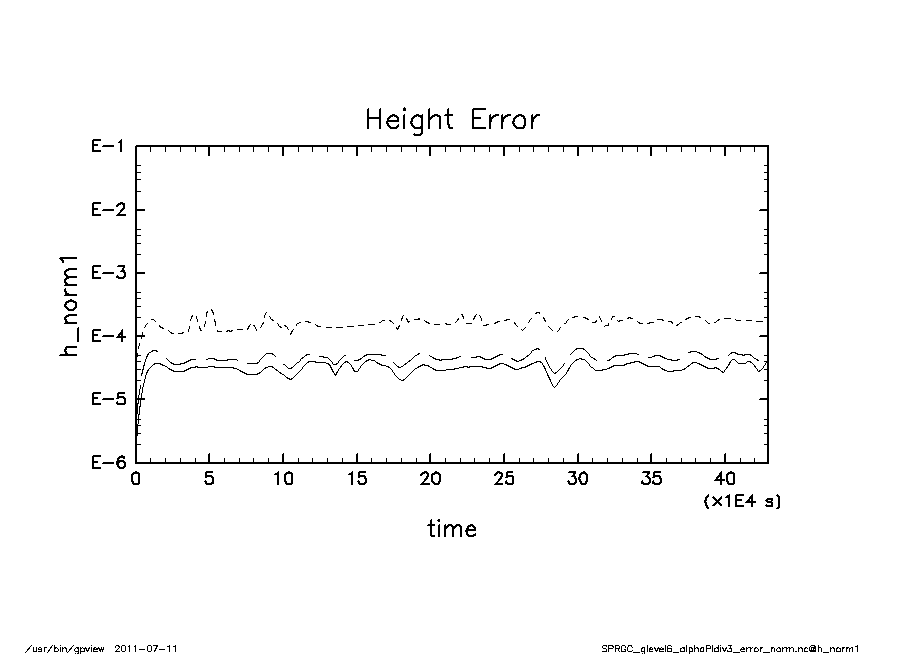

高度場の規格化された誤差



実線は誤差ノルム1, 破線は誤差ノルム2, 点線は誤差ノルム無限大
